아두이노 개발보드 소개

아두이노 개발보드는 다양한 전자 회로를 쉽게 구현할 수 있도록 설계된 오픈소스 하드웨어입니다. 초보자부터 전문가까지 누구나 쉽게 사용할 수 있는 설계와 함께 다양한 입출력 핀을 제공하여 전자 회로와 프로그래밍을 동시에 실습할 수 있습니다. 이번 글에서는 아두이노 보드의 주요 구성 요소와 핀맵(Pinmap), 그리고 이를 활용한 기본적인 작동 원리를 설명드리겠습니다.

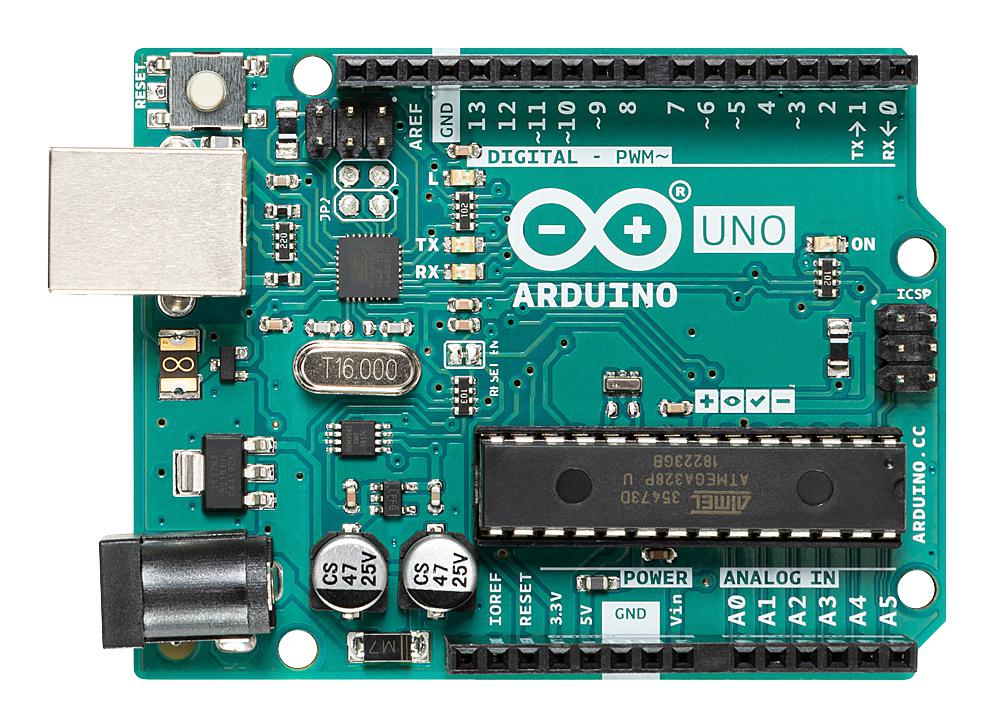

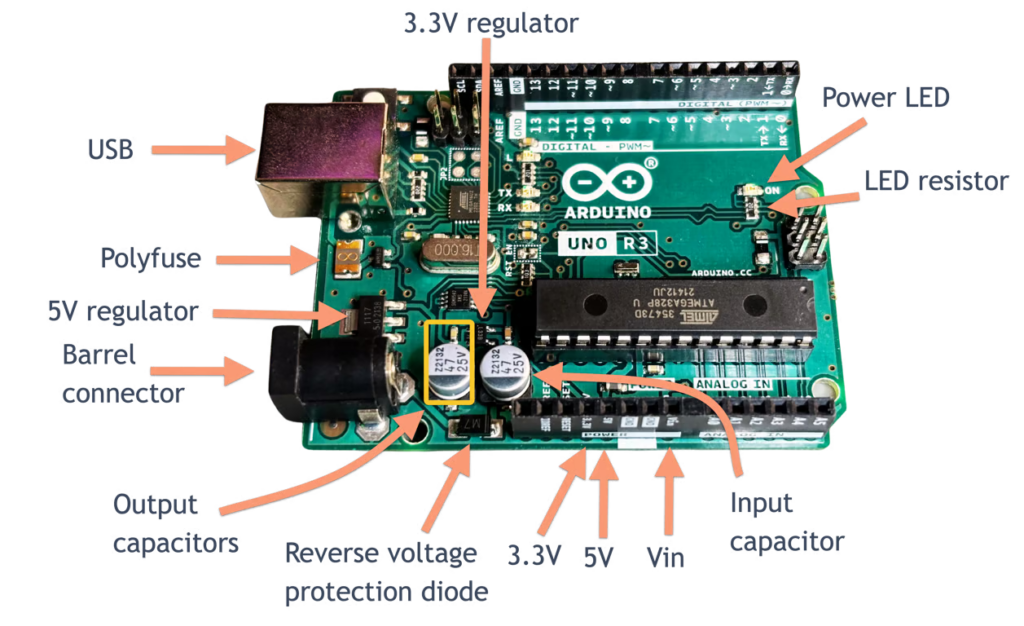

아두이노 보드의 주요 구성 요소

USB 포트

• 아두이노 보드를 컴퓨터와 연결하는 데 사용됩니다.
• 주요 역할: 프로그램 업로드, 전원 공급.

입출력 핀 (I/O Pins)

• 디지털 핀: 0~13번 핀으로 구성되어 있으며, HIGH(1) 또는 LOW(0) 신호를 출력하거나 입력받습니다.
• 아날로그 핀: A0~A5로 구성되어 있으며, 아날로그 입력 신호를 처리할 수 있습니다.
  (예: 센서 데이터)

전원 연결부

• 보드에 외부 전원을 연결할 수 있는 단자입니다.
• 주로 VIN, GND, 5V, 3.3V 핀이 사용됩니다.
• 예: 배터리나 외부 전원 장치를 연결할 때 사용.

전원 LED (ON)

• 보드에 전원이 공급되었는지 확인할 수 있습니다.

리셋 버튼

• 아두이노 보드를 초기 상태로 되돌립니다.

마이크로컨트롤러

• 아두이노 보드의 핵심인 ATmega328P(우노 보드 기준)로, 명령을 처리하고 입출력 핀을 제어합니다.

아두이노 핀맵(Pinmap)

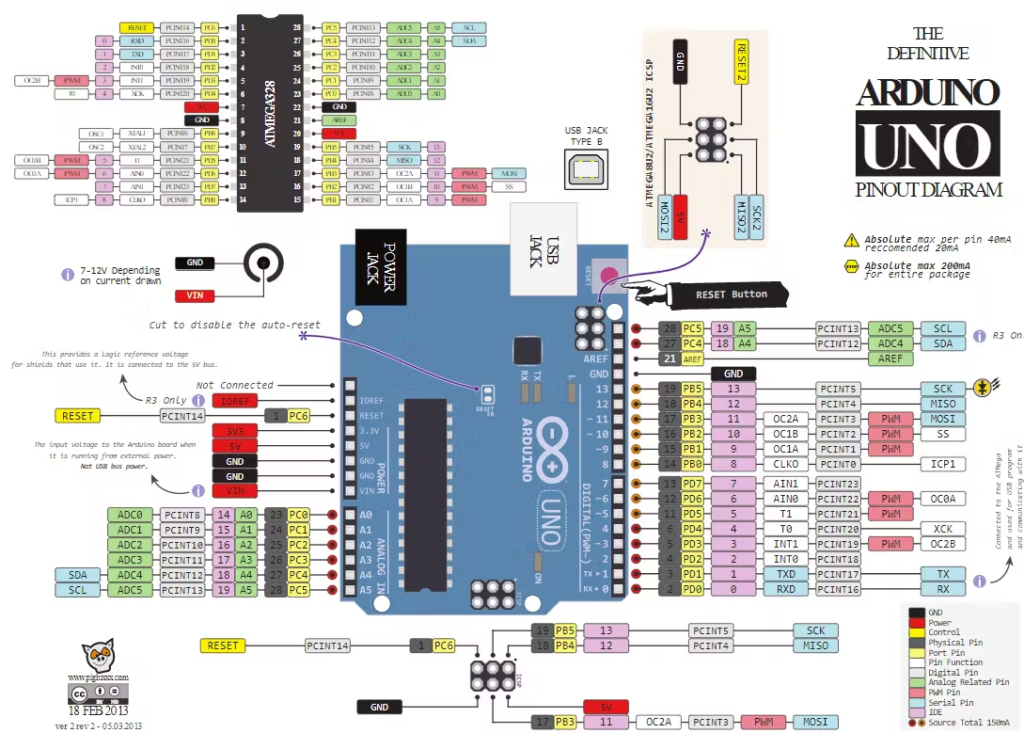

아두이노 보드의 핀 구성과 기능을 한눈에 확인하려면 “Arduino Pinmap”을 구글에 검색해 보세요. 다양한 버전의 아두이노 보드 핀맵이 제공되며, 입출력 핀의 기능을 빠르게 이해하는 데 유용합니다. 핀맵은 보드의 디지털 핀, 아날로그 핀, 전원 핀의 역할을 명확히 구분하여 표시합니다.

디지털 핀과 아날로그 핀

1. 디지털 핀
   • 범위: 0번 ~ 13번 핀.
   • 역할:
     • HIGH(5V) 또는 LOW(0V) 신호를 출력.
     • 예: LED를 켜고 끄기, 모터 제어 신호 전달.
   • 연결 대상: 액추에이터(LED, 모터 등).
2. 아날로그 핀
   • 범위: A0 ~ A5.
   • 역할:
     • 0V~5V 범위의 아날로그 입력 값을 디지털 값으로 변환(ADC: Analog-to-Digital Conversion).
     • 예: 센서 데이터를 읽기.
   • 연결 대상: 센서(온습도 센서, 초음파 센서 등).

액추에이터와 센서

1. 액추에이터란?

• 정의:
  액추에이터는 전기 신호를 물리적인 동작으로 변환하는 장치입니다.
  • 예: LED는 전기 신호를 빛으로, 모터는 전기 신호를 회전으로 변환.
• 기본적인 예시:
  • LED: 디지털 핀에 연결하여 켜고 끌 수 있음.
  • 모터: 디지털 핀에 연결하여 회전 방향과 속도를 제어.

2. 센서란?

• 정의:
  센서는 물리적인 환경 정보를 수집하고 이를 전기 신호로 변환하는 장치입니다.
  • 예: 온도, 거리, 습도 등의 데이터를 수집.
• 기본적인 예시:
  • 초음파 센서: 거리 측정.
  • 온습도 센서 (DHT11, DHT22): 온도와 습도를 측정.
  • 빛 센서 (LDR): 주변 광량을 감지.
  • 가속도 센서 (MPU6050): 움직임과 가속도를 측정.

아두이노 하드웨어 활용 팁

1. 핀맵(Pinmap) 활용:
   구글에서 “Arduino Pinmap”을 검색하여 보드의 핀 역할과 연결 방법을 빠르게 이해하세요.
2. 센서와 액추에이터 연결 시 참고:
   • 센서: 아날로그 핀(A0~A5)에 연결.
   • 액추에이터: 디지털 핀(0~13)에 연결.
3. 전원 관리:
   액추에이터(특히 모터 등)는 외부 전원을 사용하는 것이 안정적입니다.
